在光伏行业内，众所周知，光伏箱变高低压侧接法基本上都是Dy11。为什么星型解法在低压侧不接出来N线（也就是中性线）呢？很多电力行业的变压器基本上都是Dyn11，为什么它们会有中性线呢？这可能就得来看看低压侧接的是负载还是发电装置了。

  目前主流的三相组串式逆变器以华为、阳光逆变器为主，我们就以他们的产品也跟大家一起交流讨论一下。

  如果是低压并网，也就是400V并网，对比了以上的两台逆变器可以看出来，都是有带N线的，也就是说，低压并网，逆变器中有N线可以接。下面是原理图：

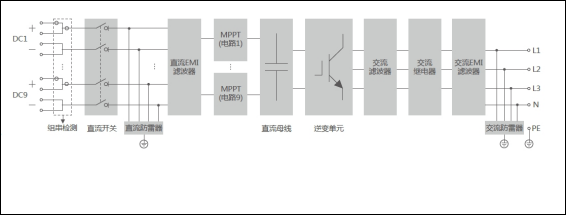

（阳光100kW逆变器原理图）

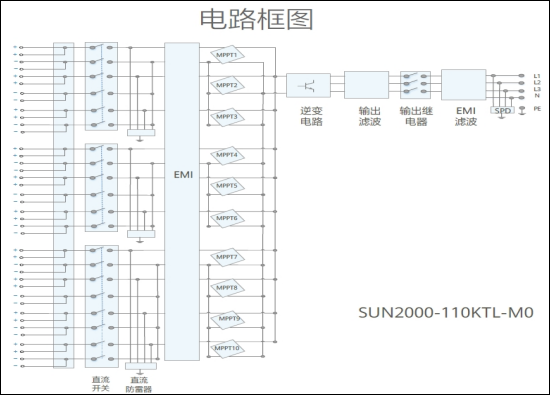

（华为110kW逆变器原理图）

从上图可以看出，逆变器输出是有N线的，所以在低压并网的时候，都可以用到三相五线的电缆。我的猜想是，为了满足低压侧电网的需求，所以配置了这根N线，在安装电表跟接入配电系统上会方便很多。

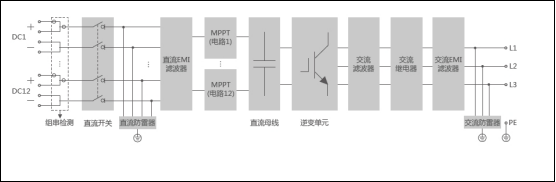

（阳光320kW逆变器原理图）

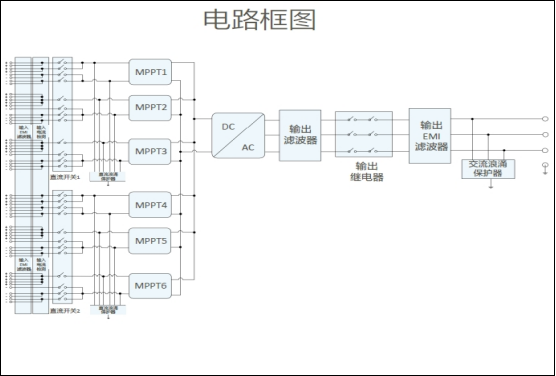

（华为300kW逆变器原理图）

而540V或者主流的800V系统的原理图上，我们可以看出，是没有N线的，所以才导致我们选择的箱变是Dy11的接法，也就没有了所谓的中性点接地了。至于为什么800V系统中没有中性线N，我的猜想是：1、为了节省成本，少一根N线也可以少一笔钱；2、光伏升压变不像低压配电系统，低压配电系统用的是TN-C系统，中性点接地引出N线和PE线达到三相五线的供配电要求，光伏箱变则不需要。所以就致使540V或者800V的逆变器不配置中性线N还有选择箱变也不配置N线，选择Dy11的接法。
