1.前置知识

春分：3月21日；夏至：6月21日；秋分：9月22日；冬至：12月21日

2.实操环节

在进行SketchUp操作之前，保证你手上已经画好屋面的CAD平面图纸

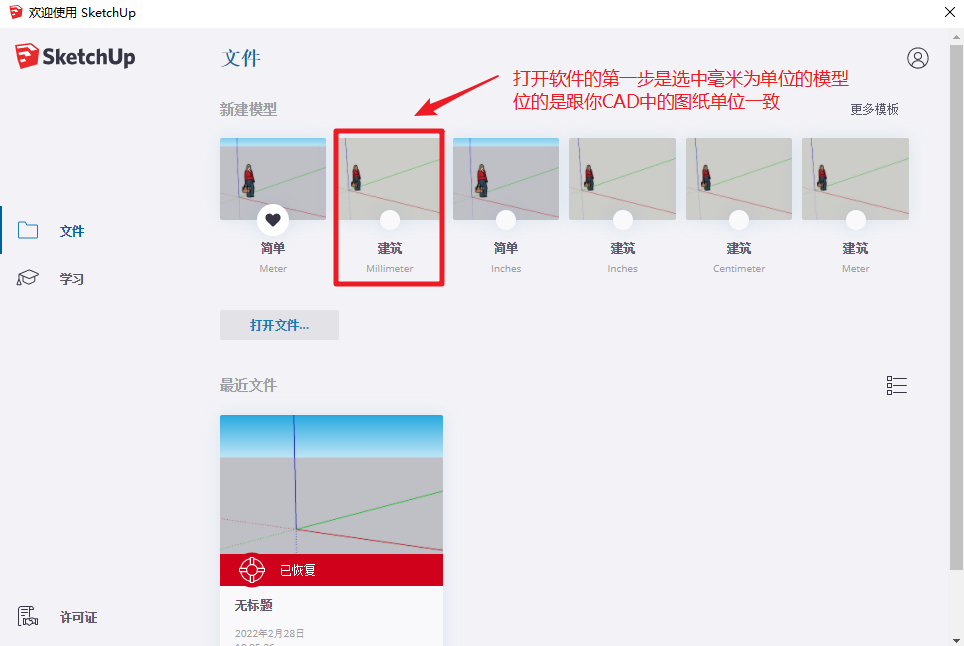

1. 在进入软件之后需要进行模型的相应设置， 实际上在第一次使用SketchUp这个软件时应该加载【毫米】模板，这是个一劳永逸的做法，以后作图就不需要再设置绘图单位了。

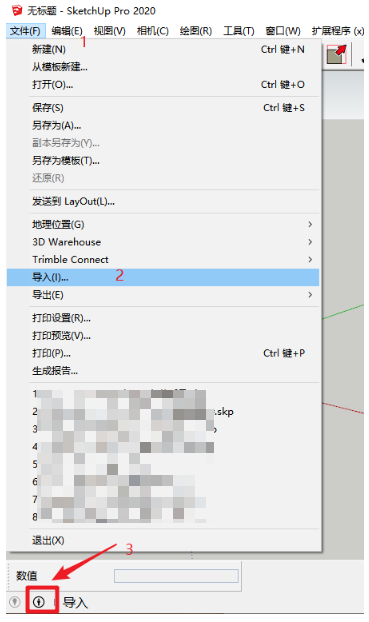

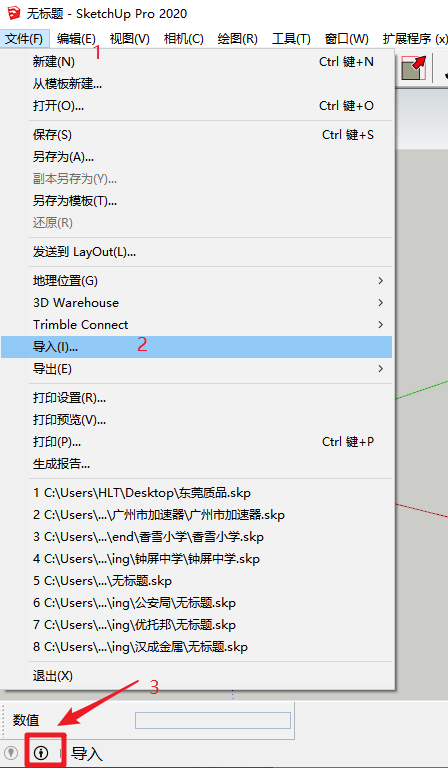

2.按照下图的方式将已经画好的CAD图纸导入到软件中去，然后点击左下角设置位置经度纬度（关于查看经纬度的两个方式①右键奥维地图可查看经度纬度②大疆制图软件也可）

3.设置屋面方位角角度（针对于CAD图中没有提前将方位角转至与实际屋面角度对等的朋友），点击工具栏下的选择工具从右边往左边全选所有图形（出现一个蓝色矩形将所有的图框住即为全选），选中旋转工具将点放置x轴上（注意一定要是蓝色的）单击左键选基点，然后旋转一定角度再次单击左键，设置角度按回车

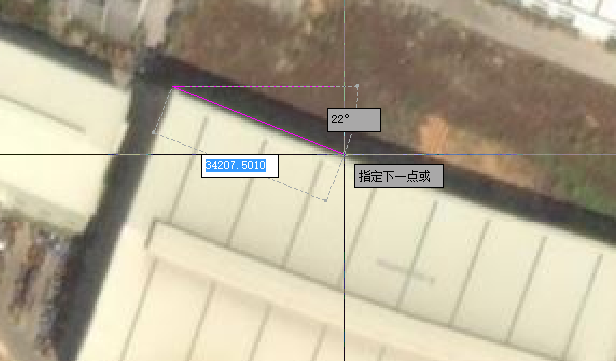

角度的获取：①对于没有在勘察现场测量屋面方位角的朋友，首先去奥维地图、在线地球、百度地图等截取一张图，然后将图复制粘贴到CAD中，放大到可见可操作的适当倍数，然后画线取角度

4.真太阳时计算

举个栗子：现有肇庆项目（北纬23.58N，东经112.49E），那么真太阳时的计算为x=9+4*(120-113.5)=9点26分

即假设早上6点时地处东经120°的北京市太阳刚好升起，则地处东经112.49Ed的肇庆项目太阳需要6点26分才起，那我们用SketchUp软件计算阴影时需要设置为AM9：26~PM15:26

5.屋面高度拉伸

tips：如果是水泥屋面记得将屋面抬高500mm

6.勾选工具栏中的视图-》阴影，调出窗口-》阴影

7.利用直线工具描出阴影线

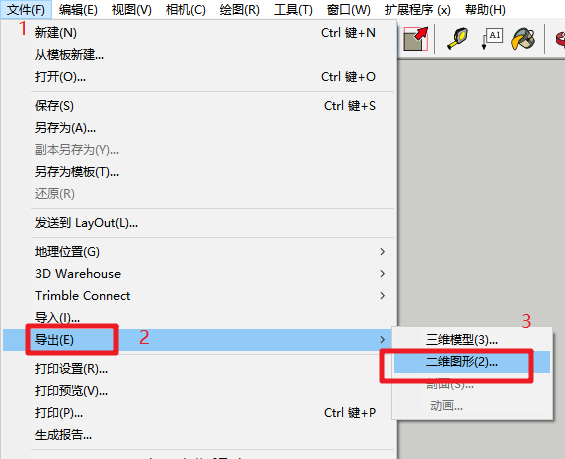

8.导出CAD图纸

以上就是我本期对光伏设计工具的介绍，如想了解更多的光伏知识，请继续关注九州能源有限公司官网。
